제품 설명

일반적으로 폴리스위치라고 불리는 16V PPTC 폴리스위치 재설정 가능 퓨즈는 과전류 조건으로부터 전기 회로를 보호하도록 설계된 전자 부품입니다. 이는 양의 온도 저항 계수를 갖는 폴리머 기반 재료를 활용하여 작동합니다. 이는 소자를 통해 흐르는 전류가 증가함에 따라 폴리머의 온도도 상승하여 저항이 증가한다는 것을 의미합니다.

특징

방사형 리드 장치

경화된 난연성 에폭시 폴리머 절연 재료는 UL 94V-0 요구 사항을 충족합니다.

대부분의 모델에서 사용 가능한 대량 패키지 또는 테이프 및 릴

10A PPTC Resettable radial lead Fuse

PPTC 퓨즈 기능 고장

1. 정상 작동 상태:회로가 정상 작동 상태이고 전류가 안전한 범위 내에 있으면 PPTC 퓨즈는 낮은 저항을 나타냅니다. 이를 통해 상당한 전압 강하나 열 발생 없이 전류가 흐르게 됩니다.

2. 과전류 조건:단락이나 결함으로 인한 전류 서지와 같은 과전류 이벤트가 발생하면 PPTC 퓨즈를 통과하는 전류가 크게 증가합니다. 전류가 증가함에 따라 PPTC의 폴리머 온도도 상승합니다.

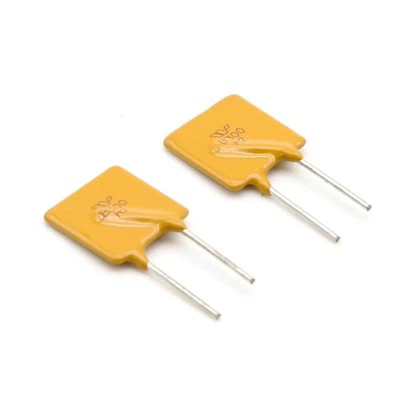

30V 09A resettable PolySwitch PPTC Fuses

3. 전환 단계:폴리머의 온도가 증가함에 따라 저항이 증가하기 시작합니다. 이러한 저항의 증가는 자기 조절 메커니즘으로 작용합니다. PPTC 퓨즈는 저항이 급격히 증가하는 과도기 상태에 들어갑니다. 저항이 갑자기 증가하면 PPTC 전체에 상당한 전압 강하가 발생하여 회로를 통해 흐르는 전류를 제한하는 데 도움이 됩니다.

4. 전류 제한:PPTC 퓨즈 전체에 걸쳐 상승하는 저항과 전압 강하는 전류를 안전한 수준으로 효과적으로 제한합니다. 이는 과전류로 인한 손상 영향으로부터 회로와 연결된 구성 요소를 보호하는 데 도움이 됩니다. PPTC 퓨즈는 자체 재설정 회로 차단기 역할을 효과적으로 수행합니다.

5. 재설정:과전류 상태가 제거되거나 오류가 해결되면 PPTC 퓨즈가 냉각되기 시작합니다. 온도가 감소함에 따라 폴리머의 저항은 점차 낮은 초기 상태로 돌아갑니다. 이를 통해 회로가 정상 작동으로 복원됩니다.

제품 데이터

상품명:	16V PPTC 폴리스위치 재설정 가능 퓨즈	정격 전류:	0.05A-14A
정격 전압:	16V 직류	차단 용량:	낮은
유형:	방사형	용법:	전기 PTC, PPTC 재설정 가능 퓨즈
재설정 유형:	자동 재설정	애플리케이션:	의사 소통 시스템
패키지:	표준 패키지	안전 기준:	RoHS, Reach, HF 준수

제품 차원

16V PPTC Resettable Fuse

16V PPTC Polyswitch Radial Leaded Fuse dimension

형질주변 온도와 작동 전류 사이

P/N	작동 주변 온도
P/N	-40도	-20도	0도	25도	40도	50도	60도	70도	85도
TRA005 - 한국어	0.08	0.07	0.06	0.05	0.04	0.04	0.03	0.03	0.02
TRA010 - 한국어판	0.17	0.15	0.13	0.10	0.07	0.06	0.05	0.04	0.03
TRA017 - 한국어	0.27	0.24	0.21	0.17	0.14	0.12	0.09	0.07	0.05
TRA020 시리즈	0.32	0.28	0.25	0.20	0.16	0.14	0.12	0.10	0.07
TRA025 - 한국어	0.40	0.34	0.29	0.25	0.20	0.17	0.15	0.13	0.09
TRA030 시리즈	0.47	0.41	0.36	0.30	0.24	0.21	0.18	0.14	0.10
TRA040 시리즈	0.62	0.53	0.46	0.40	0.31	0.28	0.23	0.20	0.16
TRA050 시리즈	0.77	0.67	0.58	0.50	0.40	0.34	0.30	0.25	0.19
TRA065 시리즈	1.00	0.87	0.75	0.65	0.51	0.45	0.40	0.34	0.22
TRA075 - 한국어	1.04	0.94	0.83	0.75	0.61	0.54	0.46	0.41	0.29
TRA090 시리즈	1.39	1.22	1.07	0.90	0.72	0.63	0.53	0.45	0.33
트라110	1.61	1.43	1.24	1.10	0.89	0.83	0.74	0.66	0.56
트라120	1.76	1.56	1.35	1.20	0.97	0.91	0.81	0.72	0.61
트라135	1.98	1.75	1.54	1.35	1.08	1.01	0.89	0.78	0.67
트라160	2.30	2.06	1.82	1.60	1.33	1.20	1.05	0.96	0.78
트라185	2.68	2.41	2.13	1.85	1.53	1.40	1.23	1.13	0.93
트라200	3.14	2.70	2.28	2.00	1.80	1.72	1.34	1.23	1.03
TRA250	3.63	3.25	2.88	2.50	2.08	1.93	1.70	1.53	1.30
트라300	4.34	3.87	3.42	3.00	2.49	2.28	2.02	1.82	1.52
트라400	5.78	5.15	4.58	4.00	3.28	3.04	2.68	2.42	2.07
TRA500 시리즈	7.23	6.44	5.73	5.00	4.10	3.80	3.35	3.03	2.59
TRA600	10.12	9.01	8.02	7.00	5.74	5.32	5.25	4.24	3.62
TRA700 시리즈	10.12	9.01	8.02	7.00	5.74	5.32	5.25	4.24	3.62
TRA800	11.56	10.30	9.16	8.00	6.56	6.08	5.36	4.84	4.14
트라900	13.00	11.58	10.30	9.00	7.38	6.84	5.36	4.84	4.14
TRA1000	14.45	12.88	11.45	10.00	8.20	7.60	6.70	6.05	5.18
TRA1100	15.89	14.16	12.60	11.0	9.02	8.36	7.37	6.66	5.69
TRA1200	17.34	15.45	13.74	12.00	9.84	9.12	8.04	7.26	6.21
TRA1300	18.79	16.74	14.89	13.00	12.66	9.88	8.71	7.87	6.73
TRA1400	20.23	18.03	16.03	14.00	15.31	10.64	9.38	8.47	7.25

애플리케이션

1. 가전제품; 2. 전원 어댑터 및 충전기; 3. 인쇄회로기판(PCB) 4. 자동차 전자제품; 5. 전기통신장비 6. 산업 제어 시스템 7. 의료기기 8. 보조 배터리 9. LED 조명; 10. 소비자 가전; 11. 산업용 장비.

60V resettable PPTC Polyswitch Radial Leaded Fuse application
